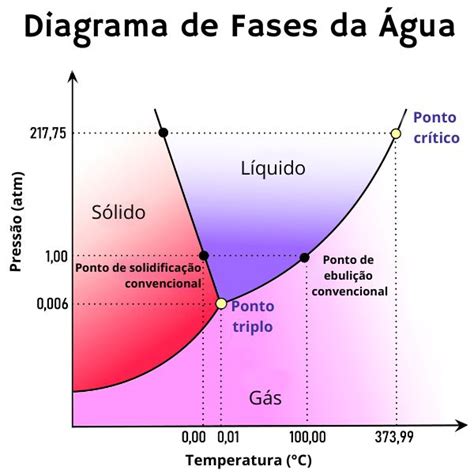

O diagrama de fases da água é uma representação gráfica que mostra as regiões de estabilidade da água nos estados sólido, líquido e gasoso, indicando as condições de temperatura e pressão nas quais cada fase existe e como elas se transformam umas nas outras por meio de transições de fase. Essa ferramenta essencial da termodinâmica e da física do estado sólido permite visualizar limites como a curva de fusão, a curva de vaporização e a curva de sublimação, além do ponto crítico e do ponto triplo, que marcam transições especiais entre as fases.
O que é diagrama de fases
Um diagrama de fases é um mapa termodinâmico que relaciona variáveis de estado, normalmente pressão e temperatura, para definir em quais condições um material apresenta uma determinada fase. No caso da água, o diagrama de fases indica de forma clara as zonas onde a água sólida (gelo), a água líquida e o vapor de água são termodinamicamente estáveis, bem como as linhas que delimitam essas regiões.
Elementos principais do diagrama
- Regiões de fase: áreas sólida, líquida e gasosa.
- Linhas de fase: limites entre duas fases em equilíbrio.
- Pontos especiais: tríplice e crítico, com definições únicas.
Como funciona o diagrama
O diagrama de fases da água funciona ao representar graficamente as curvas de equilíbrio entre as fases, onde as energias livres de Gibbs são iguais, permitindo a coexistência de duas ou mais fases. Cada ponto sobre uma curva representa um equilíbrio dinâmico entre as fases, enquanto o interior de cada região indica a fase dominante sob determinadas condições de temperatura e pressão.
Curvas de fase
- Curva de fusão: relação entre pressão e ponto de fusão.
- Curva de vaporização: relação entre pressão e ponto de ebulição.
- Curva de sublimação: relação entre pressão e ponto de sublimação.
Eixos e escalas do diagrama
No diagrama de fases da água, o eixo das abscissas geralmente representa a temperatura em graus Celsius ou Kelvin, enquanto o eixo das ordenadas representa a pressão, podendo ser apresentada em unidades como pascal, bar ou atmosfera padrão. A escala de temperatura pode variar de valores negativos, abaixo de zero grau Celsius, até valores superiores a algumas dezenas de graus, enquanto a escala de pressão pode incluir desde o vácuo até pressões elevadas, refletindo diferentes ambientes naturais e experimentais.
Pontos importantes do diagrama
O diagrama de fases da água destaca pontos fundamentais que são críticos para a compreensão do comportamento da substância em diferentes condições.
Ponto tríplice
O ponto tríplice da água ocorre a uma temperatura de 0,01°C e uma pressão de 611,657 pascais, sendo o único lugar no diagrama onde as fases sólida, líquida e gasosa coexistem em equilíbrio estável.
Ponto crítico
O ponto crítico da água acontece em aproximadamente 374°C e 22,064 megapascal, onde as propriedades do líquido e do vapor tornam-se indistinguíveis, formando um único fluido supercrítico com características únicas de densidade e capacidade de dissolução.
Curva de fusão da água
A curva de fusão no diagrama de fases da água tem uma inclinação negativa, o que significa que o ponto de fusão diminui com o aumento da pressão. Esse comportamento inverso ocorre porque a fase sólida (gelo) é menos densa que a fase líquida, fazendo com que o aumento da pressão favoreça a fusão do gelo em água líquida a temperaturas mais baixas.
Aplicações práticas
O diagrama de fases da água tem aplicações práticas em diversas áreas, desde a engenharia química e a meteorologia até a física dos materiais e o estudo de processos geológicos.
- Prever o comportamento da água em reatores químicos.
- Modelar condições atmosféricas e climáticas.
- Projetar sistemas de refrigeração e destilação.
- Estudar a formação de gelo em corpos d'água.
Como interpretar o diagrama
Interpretar o diagrama de fases da água envolve identificar a região em que uma dada combinação de temperatura e pressão se localiza e associá-la à fase estável correspondente. Mover-se através de uma linha de fase indica uma transição de fase, como a evaporação, a fusão ou a sublimação, enquanto cruzar o ponto crítico ou o ponto tríplice significa atingir condições de equilíbrio entre múltiplas fases.
Resumo dos principais pontos
- O diagrama de fases da água representa as regiões de estabilidade das fases sólida, líquida e gasosa.
- As curvas de fase mostram as relações entre temperatura e pressão para transições de fase.
- O ponto tríplice ocorre a 0,01°C e 611,657 Pa, onde as três fases coexistem.
- O ponto crítico ocorre em cerca de 374°C e 22,064 MPa, formando um fluido supercrítico.
- A curva de fusão tem inclinação negativa devido à menor densidade do gelo em relação à água líquida.
- O diagrama é usado em química, meteorologia, engenharia e estudos ambientais.
Perguntas frequentes
O que representa uma curva de fase no diagrama da água?
Uma curva de fase no diagrama de fases da água representa as condições de temperatura e pressão nas quais duas fases podem coexistir em equilíbrio, como líquido e vapor ou sólido e líquido.
Por que a curva de fusão da água tem inclinação negativa?
A curva de fusão da água tem inclinação negativa porque o gelo é menos denso que a água líquida, então o aumento da pressão favorece a fusão, abaixando o ponto de fusão.
O que acontece no ponto crítico da água?
No ponto crítico da água, as propriedades do líquido e do vapor tornam-se idênticas, resultando em um único estado fluido chamado de fluido supercrítico, com alta densidade e capacidade de dissolução.
Qual a temperatura e pressão do ponto tríplice da água?
O ponto tríplice da água ocorre a 0,01°C de temperatura e 611,657 pascals de pressão, sendo o único ponto onde as fases sólida, líquida e gasosa coexistem em equilíbrio.
Qual a utilidade do diagrama de fases da água na prática?
O diagrama de fases da água é útil para prever comportamentos em processos químicos, projetar sistemas de refrigeração, estudar o clima e entender fenômenos naturais relacionados às transições de fase da água.
